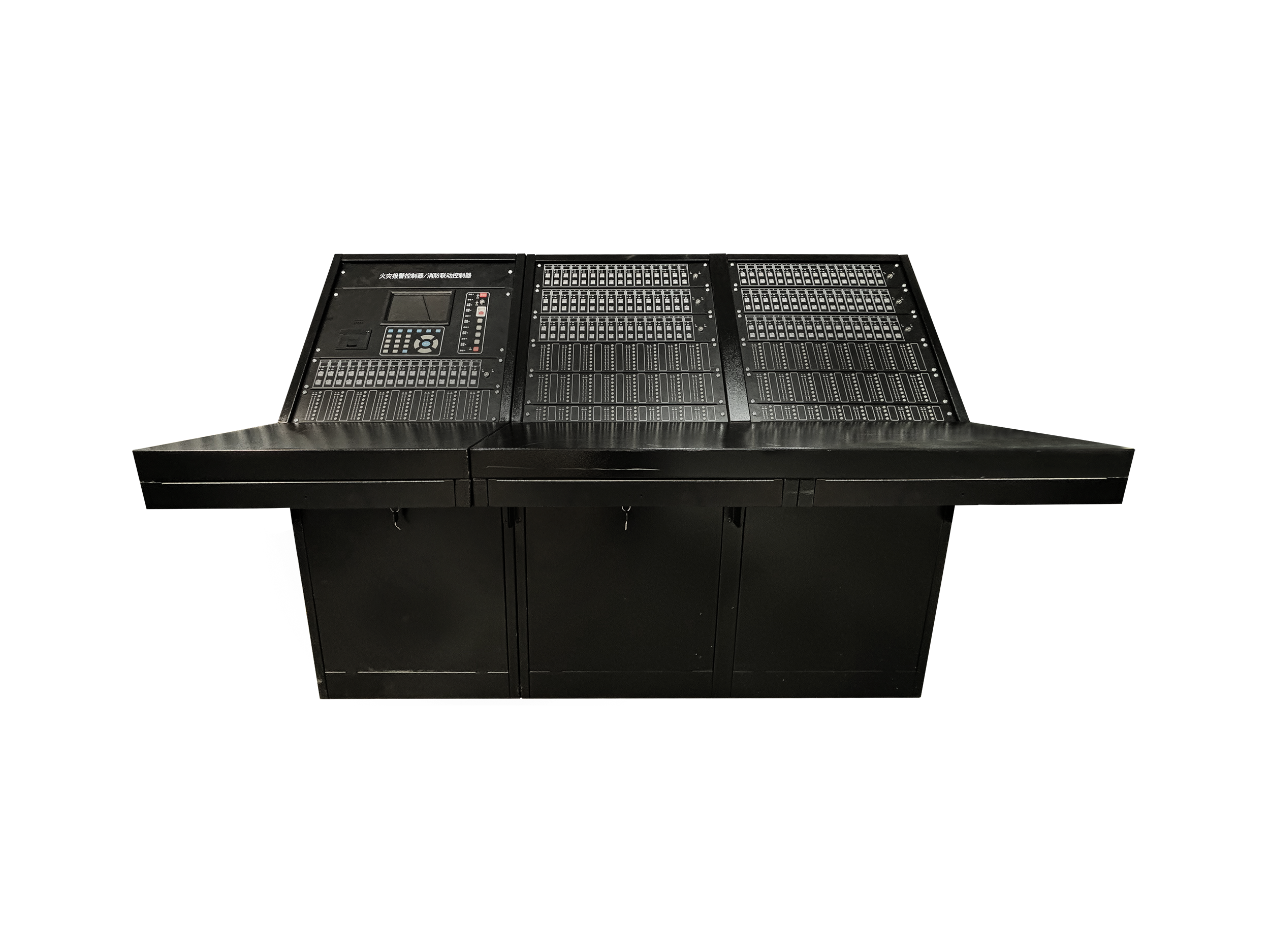

产品概述
型号规格JB-TT-TY3001外形尺寸1605×1155×910mm最大功耗≤300W额定电压AC220V/50HZ报警容量32个回路，2个32点总线手动控制盘；5个64点总线手动控制盘；7个16点多线联动控制盘；线 制报警总线：无极性二总线；多线控制：每个控制点二根线通...
功能及特点
控制器采用立柜式结构，系统安装简单、方便;
与智能探测器组合构成分布智能火灾报警系统;
所有回路均为无极性二总线制;
7寸大屏幕汉字液晶显示;
预留RS485、CAN用于协议外发;
通过RS-485②接口可连接CRT彩色显示系统;
可配置5块64点总线手动控制盘，2块32点总线手动控制盘，实现对总线制外控设备的手动控制;
可配置7块16点多线联动控制盘,实现对消防系统中重要设备的手动控制;
可配置消防专用电源，为联动控制设备提供DC24V电源；
通过485①接口可扩充消防广播控制盘和消防电话控制盘，组成消防广播和消防电话系统；
可实时或集中打印报警、联动、操作等有关信息。
技术参数表
|
型号规格
|
JB-TT-TY3001
|
|
外形尺寸
|
1605×1155×910mm
|
|
最大功耗
|
≤300W
|
|
额定电压
|
AC220V/50HZ
|
|
报警容量
|
32个回路，2个32点总线手动控制盘；5个64点总线手动控制盘；7个16点多线联动控制盘；
|
|
线 制
|
报警总线：无极性二总线；多线控制：每个控制点二根线
|
|
通讯容量
|
通过CAN总线最多可配接同类型的报警控制器64台
|
|
接点输出
|
火警继电器/故障继电器各一组 接点容量为2A/DC24V
|
|
使用环境
|
温度 -10°C~40°C 相对湿度 ≤95% (不凝露)
|
